Přímé hřídelové spojky
Udržujte stabilní a efektivní mechanický výkon.

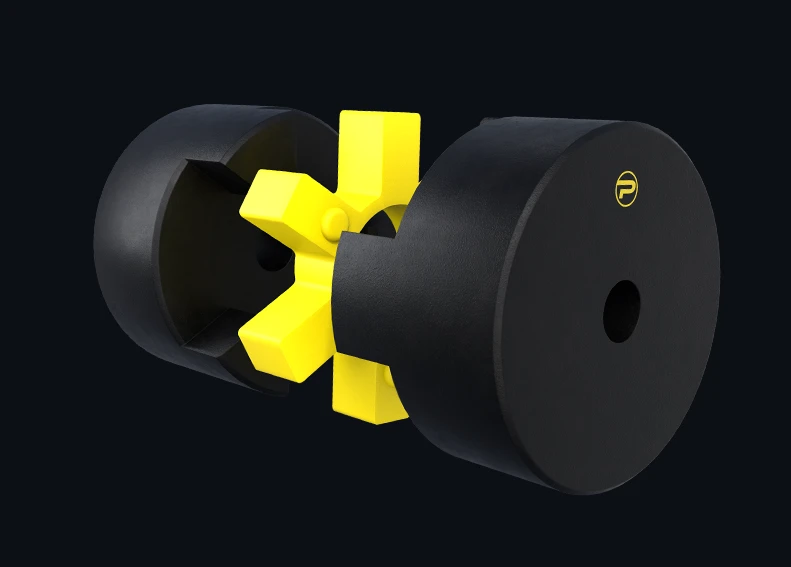

Přímé čelisťové spojky, které jsou známé tím, že se přizpůsobují nesouososti hřídelí, tlumí nárazy a minimalizují vibrace, přispívají ke konzistentnímu a efektivnímu mechanickému provozu. Díky své odolnosti jsou ideální pro širokou škálu průmyslových aplikací.
Přímé čelisťové spojky jsou cenově dostupnou a spolehlivou volbou pro všeobecné aplikace přenosu výkonu. Pomáhají tlumit mírné rázové zatížení a minimalizovat nízké vibrace. Tyto spojky jsou navrženy pro jednoduchou instalaci a vyžadují menší nároky na průběžnou údržbu a jsou k dispozici s pružnými prvky z nitrilu, které umožňují přizpůsobení na základě potřeby točivého momentu a prostorových omezení.
ABSORBUJÍ NÁRAZY A VIBRACE

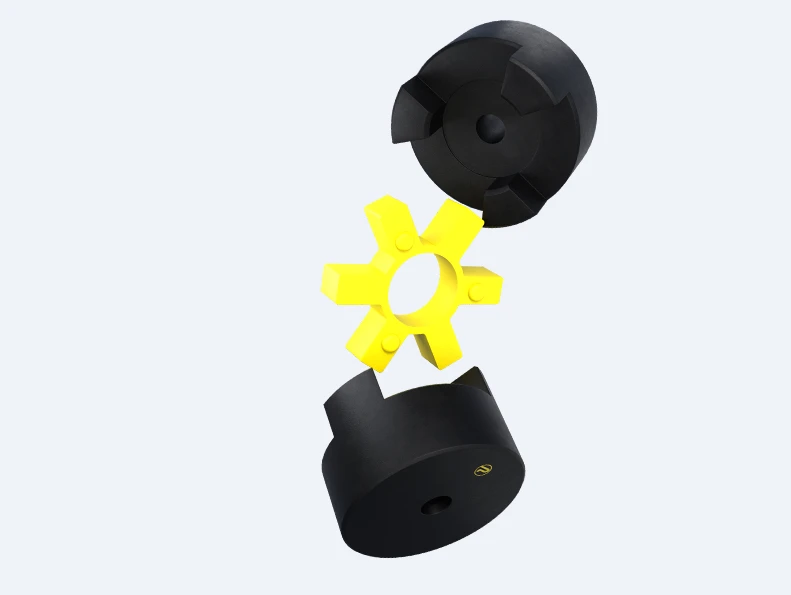

Pružná elastomerová vložka tlumí rázové zatížení, přenáší zatížení a absorbuje nárazy a vibrace.
KROUTIVÁ ODOLNOST
Zvládá dynamické zatížení a mírné nesouososti díky mírné kroutící pružnosti a chrání okolní zařízení.
SNÍŽENÁ ÚDRŽBA
Jednoduchá konstrukce odolná proti opotřebení nevyžaduje mazání ani údržbu.
Nesouosost
Zvládá úhlovou nesouosost do 1° a rovnoběžnou nesouosost do 0,38 mm.
Snížená údržba
Díky konstrukci s ochranou proti selhání prvky selhávají při zachování integrity nábojů a okolních zařízení a díky absenci mazání je údržba snížena.
Velký teplotní rozsah
Účinně pracuje při teplotách od -40 °C do +140 °C, což je vhodné pro různá prostředí.
Konstrukce elementů
K dispozici jsou prvky s nitrilovou fólií pro snadnou instalaci.
DIN/ISO
DIN 740-1
Technické informace
| Size | Type | A | B | C | D | Stock bore (mm) | Max bore (mm) | Weight (kg) | Max RPM | Torque (Nm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 070 | 1 | 34.53 | 50.801 | 12.7 | 19.05 | 6.35 | 19.05 | 0.27 | 14000 | 5.77 |
| 075 | 1 | 44.45 | 53.98 | 12.7 | 20.64 | 6.35 | 22.23 | 0.45 | 11000 | 11.9 |
| 090 | 1 | 53.58 | 53.98 | 12.7 | 20.64 | 6.35 | 25.4 | 0.67 | 9000 | 19.2 |
| 095 | 1 | 53.58 | 63.5 | 12.7 | 25.4 | 11.11 | 28.58 | 0.79 | 9000 | 25.8 |
| 100 | 1 | 64.29 | 88.9 | 19.05 | 34.93 | 11.11 | 34.93 | 1.55 | 7000 | 55.4 |
| 110 | 1 | 84.14 | 107.95 | 22.23 | 42.86 | 15.88 | 41.28 | 2.93 | 5000 | 105 |
| 150 | 1 | 95.25 | 114.3 | 25.4 | 44.45 | 15.8 | 47.63 | 4.06 | 5000 | 150 |
| 190 | 2 | 101.6 | 123.83 | 25.4 | 49.21 | 19.05 | 53.98 | 4.01 | 5000 | 200 |
| 225 | 2 | 107.95 | 136.53 | 25.4 | 55.56 | 19.052 | 60.33 | 5.57 | 4200 | 280 |
