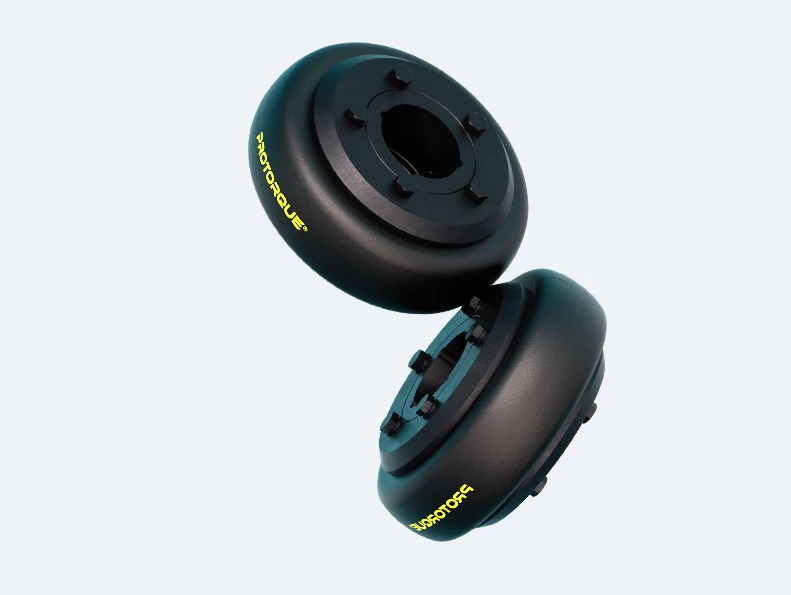

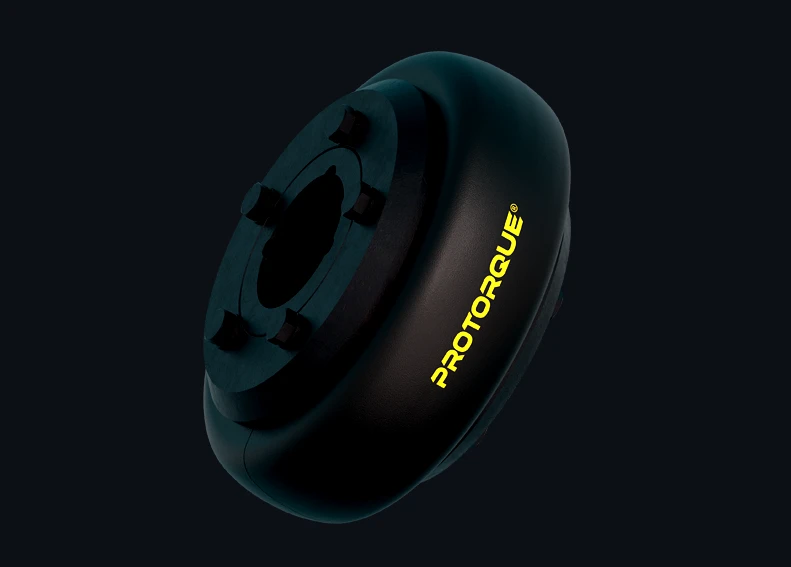

Dæk Koblinger
Meget fleksibel kobling til større fejljusteringer og vibrationsdæmpning.
PTC dæk koblinger kompenserer for større fejljusteringer, og de er nemme at installere og inspicere. Med fremragende stødabsorberende egenskaber reducerer de torsionssvingninger og vibrationer.
PTC dæk koblinger er brugervenlige, meget fleksible koblinger til krævende industrielle applikationer.
FLEKSIBILITET OG FEJLJUSTERING KOMPENSATION
PTC dæk koblingen er designet til at imødekomme betydelig fejljustering, både vinkel og parallel, uden at gå på kompromis med ydeevnen. Denne fleksibilitet sikrer en jævn drift selv under udfordrende forhold, hvilket reducerer risikoen for udstyrsbeskadigelse og nedetid. Koblingens dækdesign absorberer stød og vibrationer, hvilket giver en dæmpende effekt, der beskytter tilsluttet maskineri.
ALSIDIG ANVENDELSESOMRÅDE
Alsidigheden af PTC dæk koblingen gør den egnet til en bred vifte af applikationer på tværs af forskellige industrier. Fra fremstillings- og forarbejdningsanlæg til mine- og byggeudstyr, kan denne kobling integreres i forskellige systemer med lethed. Dens tilpasningsevne sikrer, at du kan stole på PTC dæk koblingen for konsekvent ydeevne i forskellige miljøer.
Fejljustering
Imødekommer betydelig vinkel-, parallel- og aksial fejljustering. Sikrer jævn drift selv under udfordrende forhold.
Stød- og vibrationsabsorption
Dæk elementet absorberer stød og vibrationer. Giver en dæmpende effekt, der beskytter tilsluttet maskineri.
Nem installation
Brugervenligt design muliggør hurtig og nem installation.
Minimal vedligeholdelse
Holdbart dæk element modstår slid og tåre. Lave vedligeholdelseskrav reducerer nedetid og omkostninger.
Alsidig anvendelsesområde
Egnet til en bred vifte af applikationer på tværs af forskellige industrier. Kan integreres i forskellige systemer med lethed.
Teknisk information
| Size | Type | Min bore MM | Max bore MM | Type B (L) | Type B (E) | Type F&H (L) | Type F&H (E) | OD | C | D | F | G | M | Inertia (kg/M²) | Materials | Weight |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | B | / | 32 | 33 | 22 | / | / | 104 | 82 | / | / | / | 11 | 0.00074 | Steel | 0.8 |
| 40 | F | 9 | 25 | / | / | 33 | 22 | 104 | 82 | / | / | / | 11 | 0.00074 | Steel | 0.8 |
| 40 | H | 9 | 25 | / | / | 33 | 22 | 104 | 82 | / | / | / | 11 | 0.00074 | Steel | 0.8 |
| 50 | B | / | 38 | 45 | 32 | / | / | 133 | 100 | 79 | / | / | 12.5 | 0.00115 | Steel | 1.2 |
| 50 | F | 11 | 32 | / | / | 38 | 25 | 133 | 100 | 79 | / | / | 12.5 | 0.00115 | Steel | 1.2 |
| 50 | H | 11 | 32 | / | / | 38 | 25 | 133 | 100 | 79 | / | / | 12.5 | 0.00115 | Steel | 1.2 |
| 60 | B | / | 45 | 55 | 38 | / | / | 165 | 125 | 70 | / | / | 16.5 | 0.0052 | Steel | 2 |
| 60 | F | 14 | 42 | / | / | 42 | 25 | 165 | 125 | 103 | / | / | 16.5 | 0.0052 | Steel | 2 |
| 60 | H | 14 | 42 | / | / | 42 | 25 | 165 | 125 | 103 | / | / | 16.5 | 0.0052 | Steel | 2 |
| 70 | B | / | 50 | 47 | 35 | / | / | 187 | 144 | 80 | 50 | 13 | 11.5 | 0.009 | Steel | 3.1 |
| 70 | F | 14 | 50 | / | / | 44 | 32 | 187 | 144 | 80 | 50 | 13 | 11.5 | 0.009 | Steel | 3.1 |
| 70 | H | 14 | 42 | / | / | 42 | 30.5 | 187 | 144 | 80 | 50 | 13 | 11.5 | 0.009 | Steel | 3 |
| 80 | B | / | 60 | 55 | 42 | / | / | 211 | 167 | 98 | 54 | 16 | 12.5 | 0.018 | Steel | 4.9 |
| 80 | F | 16 | 60 | / | / | 58 | 45 | 211 | 167 | 97 | 54 | 16 | 12.5 | 0.018 | Steel | 4.9 |
| 80 | H | 14 | 50 | / | / | 45 | 32 | 211 | 167 | 98 | 54 | 16 | 12.5 | 0.017 | Steel | 4.6 |
| 90 | B | / | 70 | 64 | 49 | / | / | 235 | 188 | 112 | 60 | 16 | 13.5 | 0.032 | Steel | 7.1 |
| 90 | F | 16 | 60 | / | / | 59.5 | 45 | 235 | 188 | 108 | 60 | 16 | 13.5 | 0.031 | Steel | 7 |
| 90 | H | 16 | 60 | / | / | 59.5 | 45 | 235 | 188 | 108 | 60 | 16 | 13.5 | 0.031 | Steel | 7 |
| 100 | B | / | 80 | 71 | 56 | / | / | 254 | 216 | 125 | 62 | 16 | 13.5 | 0.055 | Steel | 9.9 |
| 100 | F | 25 | 75 | / | / | 65.5 | 51 | 254 | 216 | 120 | 62 | 16 | 13.5 | 0.055 | Steel | 9.9 |
| 100 | H | 16 | 60 | / | / | 59.5 | 45 | 254 | 216 | 113 | 62 | 16 | 13.5 | 0.054 | Steel | 9.4 |
| 110 | B | / | 90 | 76 | 63 | / | / | 279 | 233 | 128 | 62 | 16 | 12.5 | 0.081 | Steel | 12.5 |
| 110 | F | 25 | 75 | / | / | 63.5 | 51 | 279 | 233 | 134 | 62 | 16 | 12.5 | 0.078 | Steel | 11.7 |
| 110 | H | 25 | 75 | / | / | 63.5 | 51 | 279 | 233 | 134 | 62 | 16 | 12.5 | 0.137 | Steel | 1.7 |
| 120 | B | / | 100 | 85 | 70 | / | / | 314 | 264 | 143 | 67 | 16 | 14.5 | 0.0137 | Steel | 6.9 |
| 120 | F | 35 | 100 | / | / | 79.5 | 65 | 314 | 264 | 140 | 67 | 16 | 14.5 | 0.13 | Steel | 16.5 |
| 120 | H | 25 | 75 | / | / | 65.5 | 51 | 314 | 264 | 140 | 67 | 16 | 14.5 | 0.254 | Steel | 15.9 |
| 140 | B | / | 130 | 111 | 94 | / | / | 359 | 311 | 178 | 73 | 17 | 16 | 0.255 | Steel | 22.2 |
| 140 | F | 35 | 100 | / | / | 81.5 | 65 | 359 | 311 | 178 | 73 | 17 | 16 | 0.255 | Steel | 22.3 |
| 140 | H | 35 | 100 | / | / | 81.5 | 65 | 359 | 311 | 178 | 73 | 17 | 16 | 0.469 | Steel | 22.3 |
| 160 | B | 40 | 140 | 117 | 102 | / | / | 402 | 345 | 187 | 78 | 19 | 15 | 0.38 | Steel | 35.8 |
| 160 | F | / | 115 | / | / | 92 | 76 | 402 | 345 | 197 | 78 | 19 | 15 | 0.38 | Steel | 32.5 |
| 160 | H | / | 115 | / | / | 92 | 76 | 402 | 345 | 197 | 78 | 19 | 15 | 0.871 | Steel | 32.5 |
| 180 | B | / | 150 | 137 | 114 | / | / | 470 | 398 | 200 | 94 | 19 | 23 | 0.847 | Steel | 49.1 |
| 180 | F | / | 125 | / | / | 112 | 89 | 470 | 398 | 205 | 94 | 19 | 23 | 0.847 | Steel | 42.2 |
| 180 | H | / | 125 | / | / | 112 | 89 | 470 | 398 | 205 | 94 | 19 | 23 | 1.302 | Steel | 42.2 |
| 200 | B | / | 150 | 138 | 114 | / | / | 508 | 429 | 200 | 103 | 19 | 24 | 1.281 | Cast Iron | 58.2 |
| 200 | F | / | 125 | / | / | 113 | 89 | 508 | 429 | 205 | 103 | 19 | 24 | 1.281 | Cast Iron | 53.6 |
| 200 | H | / | 125 | / | / | 113 | 89 | 508 | 429 | 205 | 103 | 19 | 24 | 1.281 | Cast Iron | 53.6 |
| 220 | B | / | 160 | 155 | 127 | / | / | 562 | 474 | 218 | 118 | 20 | 27.5 | 2.142 | Cast Iron | 79.6 |
| 220 | F | / | 125 | / | / | 130 | 102 | 562 | 474 | 223 | 118 | 20 | 27.5 | 2.104 | Cast Iron | 72 |
| 220 | H | / | 125 | / | / | 130 | 102 | 562 | 474 | 223 | 118 | 20 | 27.5 | 2.104 | Cast Iron | 72 |
| 250 | B | / | 190 | 162 | 132 | / | / | 628 | 532 | 254 | 125 | 25 | 29.5 | 3.505 | Cast Iron | 104 |
| 250 | F | / | 125 | / | / | 132 | 102 | 628 | 448 | 254 | 125 | 25 | 29.5 | 3.468 | Cast Iron | 92 |
| 250 | H | / | 125 | / | / | 132 | 102 | 628 | 448 | 254 | 132 | 25 | 29.5 | 3.68 | Cast Iron | 92 |
