Elastisk Kloklobling

Kompakte overfører højt drejningsmoment.

Elastiske klokloblinger er karakteriserede ved deres kompakte design og fejlsikre drift. Disse koblinger er konstrueret til at overføre høje momenter på trods af deres lave vægt og inerti. Med lang levetid og solide driftegenskaber er disse vridningsstive buetandskoblinger et pålideligt valg til forskellige applikationer.

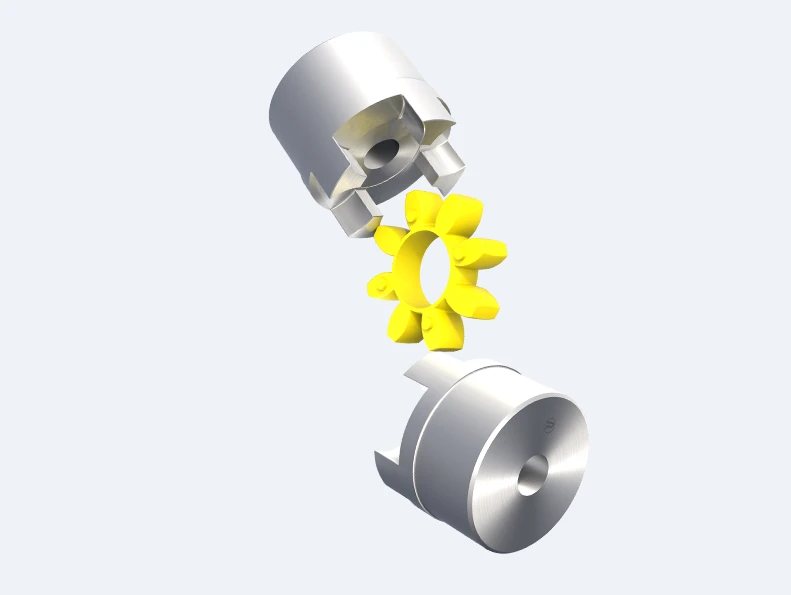

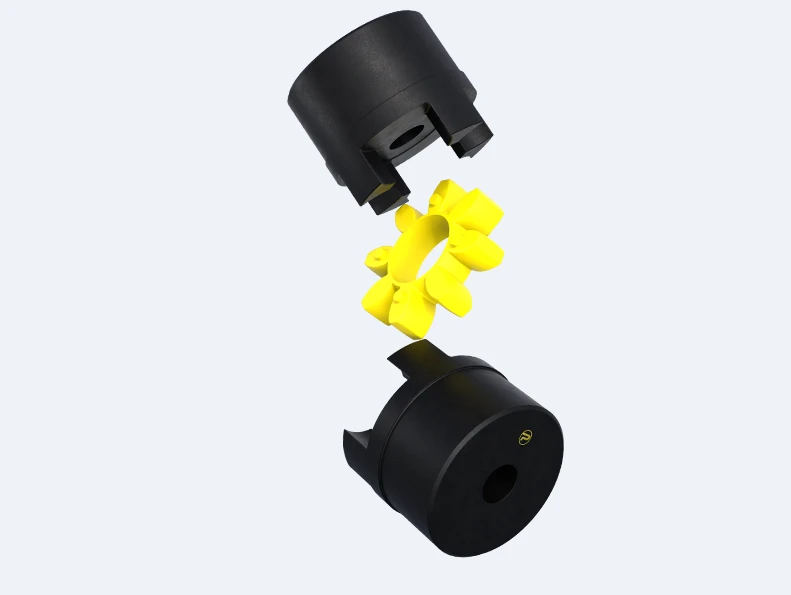

Curve jaw coupling exploded view

Denne elastiske klokobling er en prisvenlig og pålidelig løsning til standard transmissionsapplikationer. De er kendt for at imødekomme akselforskydninger, dæmpe stød og minimere vibrationer. Deres holdbarhed og effektive mekaniske drift gør dem ideelle til en bred vifte af industrielle applikationer.

HØJ MOMENTS OVERFØRSEL

Overfører effektivt højt moment og dermed sikres en robust ydeevne i krævende applikationer.

LANG LEVETID

Holdbar konstruktion og bearbejdning giver forlænget levetid, og reducerer behovet for hyppig udskiftning.

ALSIDIG FORSKYDNINGSTOLERANCE

Imødekommer radiale, aksiale og vinkelforskydninger, hvilket forøger en fleksibel og pålidelig drift.

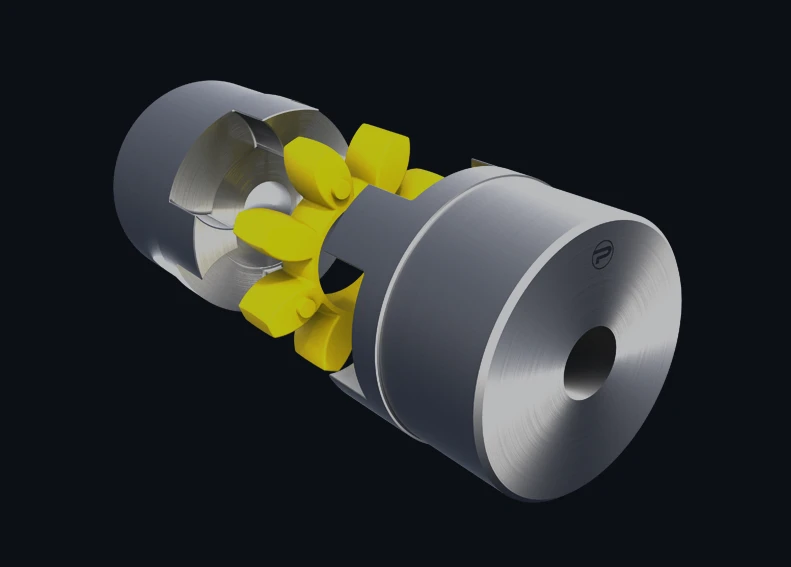

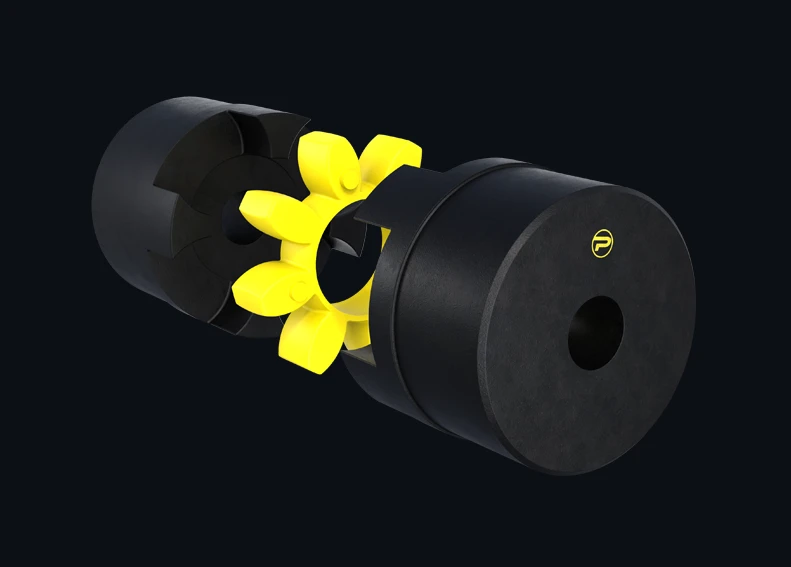

Curve jaw coupling exploded view

Forskydning

Håndterer radiale, aksiale og vinkelforskydninger.

Kompakt design

Pladsbesparende design, ideel for applikationer med begrænset installationsplads.

Polyrethan materiale

Tilgængelig i forskellige hårdheder (92, 98 og 64 shore) med henblik på at imødekomme forskellige driftskrav.

Stort temperatur interval

Fungerer effektivt i temperaturer fra -40°c til +140°C, og anvendelig i forskellige miljøer.

Fejlsikker drift

Konstrueret til at opretholde funktionalitet selv i tilfælde elastomersvigt, og sikerer dermed kontinuerlig drift.

Teknisk information

Elastisk Kloklobling (PDF)

Size Min Bore dia (mm) HUB 'A' Max Bore dia (mm) HUB 'A' Min Bore dia (mm) HUB 'B' Max Bore dia (mm) HUB 'B' A B C D E F G H L Weight (kg) Inertia kg/cm²
19/24 / 19 / 24 30 40 40 25 16 19 12 18 66 0.3 0.8
24/32 / 24 / 32 40 55 55 30 18 24 14 27 78 0.78 3
28/38 / 28 / 38 48 65 65 35 20 27.5 15 30 90 1.29 7
38/45 / 38 / 45 66 78 80 45 24 36.5 18 38 114 2.37 20
42/55 / 42 / 55 75 94 95 50 26 40 20 46 126 3.67 50
48/60 / 48 / 60 85 104 105 56 28 45 21 / 140 4.97 80
55/70 / 55 / 70 98 118 120 65 30 52 22 60 160 7.37 160
65/75 / 65 / 75 115 134 135 75 35 61 26 68 185 10.89 310
75/90 / 75 / 90 135 158 160 85 40 69 30 80 210 17.73 680
90/100 38 90 38 100 160 180 200 100 45 81 34 100 245 30.25 1590
Size Hardness (colour) Hardness (shore) Nom Torque (Nm) Max Torque (Nm) Reverse Torque (Nm) n (rpm) 1 Tn 0.75 Tn 0.5 Tn 0.25 Tn Max Speed Misalignment (angular) Misalignment (Radial) Misalignment (Axial)
19/24 Yellow 92 Sh A 10 20 2.7 19000 1280 1050 800 470 14000 1.2 0.2 1.2
19/24 Red 98 Sh A 17 34 4.4 19000 2920 2390 1810 1070 14000 1.2 0.2 1.2
19/24 Green 64 Sh D 21 42 5.5 19000 5350 4390 3320 1970 14000 1.2 0.2 1.2
24/32 Yellow 92 Sh A 35 70 9 14000 4860 3960 3010 1790 10600 0.9 0.2 1.4
24/32 Red 98 Sh A 60 120 16 14000 9930 8140 6160 3650 10600 0.9 0.2 1.4
24/32 Green 64 Sh D 75 150 19.5 14000 15110 12390 9370 5550 10600 0.9 0.2 1.4
28/38 Yellow 92 Sh A 95 190 25 11800 10900 8940 6760 4010 8500 0.9 0.25 1.5
28/38 Red 98 Sh A 160 320 42 11800 26770 21950 16600 9840 8500 0.9 0.25 1.5
28/38 Green 64 Sh D 200 400 52 11800 27520 22570 17060 10120 8500 0.9 0.25 1.5
38/45 Yellow 92 Sh A 190 380 49 9500 21050 17260 13050 7740 7100 1 0.28 1.8
38/45 Red 98 Sh A 325 650 85 9500 48570 39830 30110 17850 7100 1 0.28 1.8
38/45 Green 64 Sh D 405 810 105 9500 70150 57520 43490 25780 7100 1 0.28 1.8
42/55 Yellow 92 Sh A 265 530 69 8000 23740 19470 14720 8730 6000 1 0.32 2
42/55 Red 98 Sh A 450 900 117 8000 54500 44690 33790 2003 6000 1 0.32 2
42/55 Green 64 Sh D 560 1120 145 8000 79860 65490 49520 29350 6000 1 0.32 2
48/60 Yellow 92 Sh A 310 620 81 7100 36700 30090 22750 13490 5600 1.1 0.36 2.1
48/60 Red 98 Sh A 525 1050 137 7100 65290 53540 40480 24000 5600 1.1 0.36 2.1
48/60 Green 64 Sh D 655 1310 170 7100 95510 78320 59220 35100 5600 1.1 0.36 2.1
55/70 Yellow 92 Sh A 410 820 107 6300 50720 41590 31450 18640 4750 1.1 0.38 2.2
55/70 Red 98 Sh A 680 1250 178 6300 94970 77880 58880 34900 4750 1.1 0.38 2.2
55/70 Green 64 Sh D 825 1650 215 6300 107920 88500 66910 39660 4750 1.1 0.38 2.2
65/75 Yellow 92 Sh A 625 1250 163 5600 97130 79650 60220 35700 4250 1.2 0.42 2.6
65/75 Red 98 Sh A 950 1900 215 5600 129510 106200 80300 47600 4250 1.2 0.42 2.6
65/75 Green 64 Sh D 1175 2350 305 5600 151090 123900 93680 55530 4250 1.2 0.42 2.6
75/90 Yellow 92 Sh A 1280 2560 333 4750 113320 92920 70260 41650 3500 1.2 0.48 3
75/90 Red 98 Sh A 1950 3900 500 4750 197500 161950 122450 72580 3500 1.2 0.48 3
75/90 Green 64 Sh D 2410 4820 325 4750 248220 203540 153900 91220 3500 1.2 0.48 3
90/100 Yellow 92 Sh A 2400 4800 624 3750 190090 155870 117860 69860 2800 1.2 0.5 3.4
90/100 Red 98 Sh A 3600 7200 936 3750 312200 256000 193560 114730 2800 1.2 0.5 3.4
90/100 Green 64 Sh D 4500 9000 1170 3750 674520 553110 418200 247890 2800 1.2 0.5 3.4
