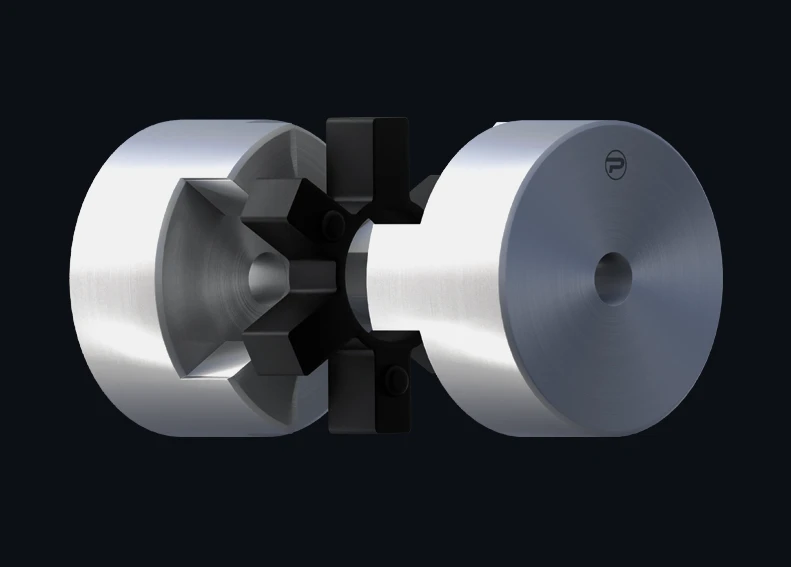

Lige Klokobling
Opretholder stabil og effektiv mekanisk performance.
Kendt for at imødekomme akselforskydninger, dæmpe stød og minimere vibrationer, bidrager den lige klokobling til konsistent og effektiv mekanisk drift.
Den lige klokobling er den prisvenlige og pålidelige løsning til standard transmissionsapplikationer. De bidrager til at dæmpe moderate stødbelastninger og minimere milde vibrationer. Designet til simpel montering og kræver minimum af løbende vedligeholdelse. Disse koblinger er tilgængelige med fleksible elementer lavet af nitril, som tillader kundetilpasning baseret på momentbehov og pladsbegrænsninger.
ABSORBERER STØD OG VIBRATIONER
Fleksisble elastomer elementer dæmper stødbelastninger, overfører belastninger og absorberer stød og vibrationer.
VRIDNINGSMODSTAND
Håndterer dynamiske belastninger og milde forskydninger med moderat vridningsfleksibilitet, som beskytter omkringliggende udstyr.
REDUCERET VEDLIGEHOLD
Simpelt og slidstærkt design, som ikke kræver smørring og vedligehold.
Forskydning
Håndterer vinkelforskydning op til 1° og parallel forskydning op til 0,38mm.
Reduceret vedligehold
På grund af det fejlsikre design, sikres integriteten af koblingsnavene og det omkringliggende udstyr når gummielementet fejler. Da ingen smørring er behøves, reduceres vedligehold.
Stort temperatur interval
Fungerer effektivt i temperaturer fra -40°c til +140°C, og er anvendelig i forskellige miljøer.

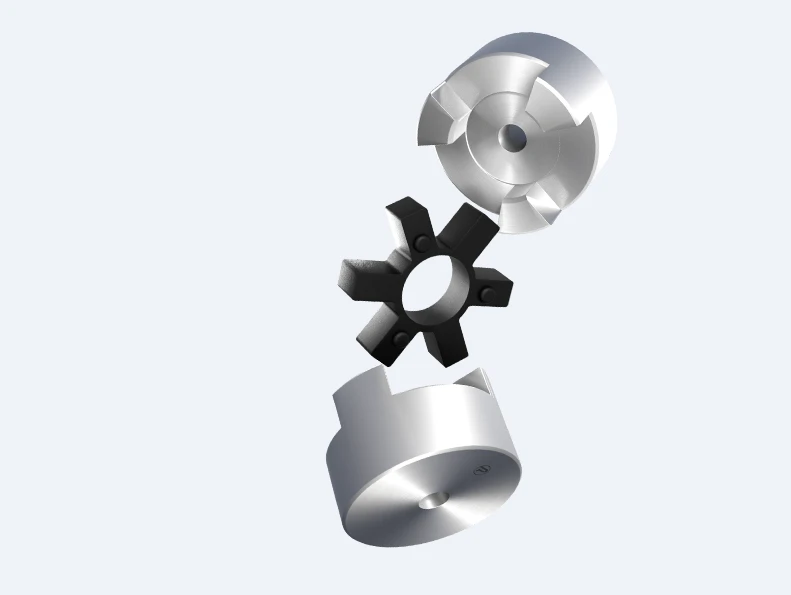

Element design
Nitril indpakkede elementer er tilgængelige til nem montering.
DIN/ISO
DIN 740-1
Teknisk information
| Size | Type | A | B | C | D | Stock bore (mm) | Max bore (mm) | Weight (kg) | Max RPM | Torque (Nm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 070 | 1 | 34.53 | 50.801 | 12.7 | 19.05 | 6.35 | 19.05 | 0.27 | 14000 | 5.77 |
| 075 | 1 | 44.45 | 53.98 | 12.7 | 20.64 | 6.35 | 22.23 | 0.45 | 11000 | 11.9 |
| 090 | 1 | 53.58 | 53.98 | 12.7 | 20.64 | 6.35 | 25.4 | 0.67 | 9000 | 19.2 |
| 095 | 1 | 53.58 | 63.5 | 12.7 | 25.4 | 11.11 | 28.58 | 0.79 | 9000 | 25.8 |
| 100 | 1 | 64.29 | 88.9 | 19.05 | 34.93 | 11.11 | 34.93 | 1.55 | 7000 | 55.4 |
| 110 | 1 | 84.14 | 107.95 | 22.23 | 42.86 | 15.88 | 41.28 | 2.93 | 5000 | 105 |
| 150 | 1 | 95.25 | 114.3 | 25.4 | 44.45 | 15.8 | 47.63 | 4.06 | 5000 | 150 |
| 190 | 2 | 101.6 | 123.83 | 25.4 | 49.21 | 19.05 | 53.98 | 4.01 | 5000 | 200 |
| 225 | 2 | 107.95 | 136.53 | 25.4 | 55.56 | 19.052 | 60.33 | 5.57 | 4200 | 280 |
