PRC Kobling

Elastisk kobling til generelle formål for nem installation.

PRC elastiske koblinger er alsidige, generelle formål og omkostningseffektive koblinger til nem installation og vedligeholdelse.

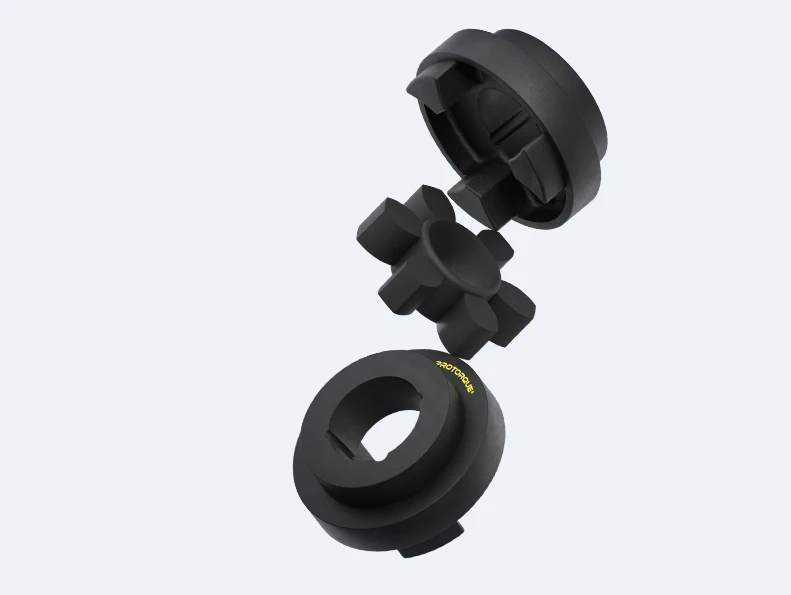

PRC coupling exploded view

PRC koblingen er omkostningseffektiv med langsigtede fordele. Dens holdbare design og lave vedligeholdelseskrav fører til reducerede driftsomkostninger over tid.

NEM INSTALLATION OG VEDLIGEHOLDELSE

PRC koblingen har et brugervenligt design, der muliggør hurtig og nem installation uden behov for specialværktøj eller ekspertise. Derudover er dens vedligeholdelseskrav minimale, takket være det holdbare elastomerelement, der modstår slid og tåre. Dette resulterer i lavere vedligeholdelsesomkostninger og mindre hyppig nedetid.

ALSIDIG ANVENDELSESOMRÅDE

Alsidigheden af PRC koblingen gør den egnet til en bred vifte af applikationer på tværs af forskellige industrier. Fra fremstillings- og forarbejdningsanlæg til mine- og byggeudstyr.

OMKOSTNINGSEFFEKTIV LØSNING

PRC koblingen er en omkostningseffektiv løsning med langsigtede fordele. Dens holdbare konstruktion og minimale vedligeholdelseskrav fører til reducerede driftsomkostninger over tid.

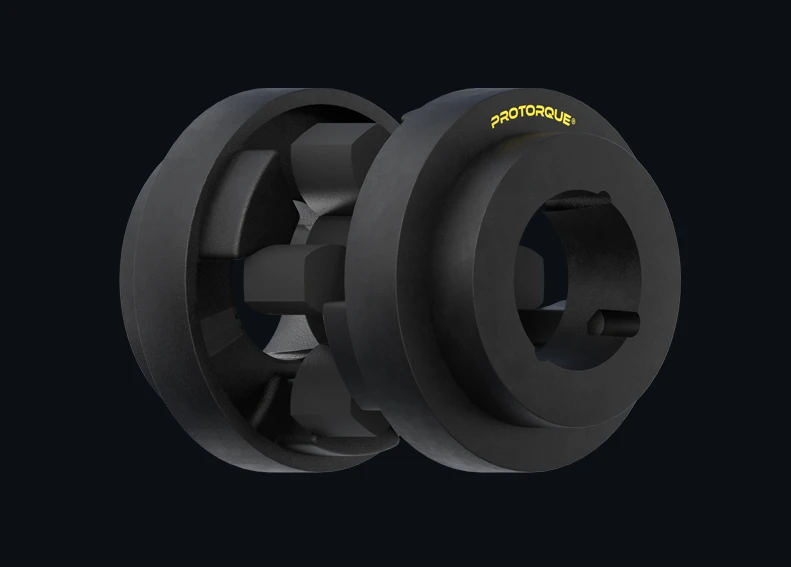

PRC couplings

Fejljustering

Imødekommer vinkel- og parallel fejljustering. Sikrer jævn drift selv under udfordrende forhold.

Stød- og vibrationsabsorption

Det elastomere element absorberer stød og vibrationer. Giver en dæmpende effekt, der beskytter tilsluttet maskineri.

Nem installation

Brugervenligt design muliggør hurtig og nem installation. Ingen specialværktøj eller ekspertise kræves.

Minimal vedligeholdelse

Holdbart elastomerelement modstår slid og tåre. Lave vedligeholdelseskrav reducerer nedetid og omkostninger.

Alsidig anvendelsesområde

Egnet til en bred vifte af applikationer på tværs af forskellige industrier. Kan integreres i forskellige systemer med lethed.

Teknisk information

PRC Kobling (PDF)

Size Bushing No. A B E F G Max bore MM Max bore Inch C D J Assembled Length (L*)FF FH HH Weight (kg) Inertia (Mr² kgm) Dynamic stiffness (Nm/°) Max misalignment (Parallel) Max misalignment (Axial) Max misalignment (Angular) Nominal torque (Nm)
70 F 1008 69 60 31 25 18 25 1 20 23.75 29 65 1 0.00085 / 0.3 0.2 1 31
70 H 1008 69 60 31 25 18 25 1 20 23.75 29 65 1 0.00085 / 0.3 0.2 1 31
90 F 1108 85 70 32 30.5 22.5 28 1 1/8 19.5 23.25 29 69.5 1.17 0.00115 / 0.3 0.5 1 80
90 H 1108 85 70 32 30.5 22.5 28 1 1/8 19.5 23.25 29 69.5 1.17 0.00115 / 0.3 0.5 1 80
110 F 1210 112 100 45 45 29 42 1 5/8 18.5 26.75 38 82 5 0.004 65 0.3 0.6 1 160
110 H 1210 112 100 45 45 29 42 1 5/8 18.5 26.75 38 82 5 0.004 65 0.3 0.6 1 160
130 F 1610 130 105 50 53 36 42 1 5/8 18 26.5 38 89 5.46 0.0078 130 0.4 0.8 1 315
130 H 1610 130 105 50 53 36 42 1 5/8 18 26.5 38 89 5.46 0.0078 130 0.4 0.8 1 315
150 F 2012 150 115 62 60 40 50 2 23.5 33.5 42 107 7.11 0.0181 175 0.4 0.9 1 600
150 H 2012 150 115 62 60 40 50 2 23.5 33.5 42 107 7.11 0.0181 175 0.4 0.9 1 600
180 F 2517 180 125 77 73 49 60 2 1/2 34.5 46.5 48 142 16.6 0.0434 229 0.4 1.1 1 950
180 H 2517 180 125 77 73 49 60 2 1/2 34.5 46.5 48 142 16.6 0.0434 229 0.4 1.1 1 950
230 F 3020 225 155 99 85.5 59.5 75 3 39.5 52.5 55 164.5 26 0.12068 587 0.5 1.3 1 2000
230 H 3020 225 155 99 85.5 59.5 75 3 39.5 52.5 55 164.5 26 0.12068 587 0.5 1.3 1 2000
280 F 3535 275 185 119 105.5 74.5 90 3 1/2 74 90 67 207.5 55.3 0.44653 1025 0.5 1.7 1 3150
280 H 3535 275 185 119 105.5 74.5 90 3 1/2 74 90 67 207.5 55.3 0.44653 1025 0.5 1.7 1 3150
